تفاصيل المنتج:
شروط الدفع والشحن:
|
| مادة: | MMO أكسيد المعدن المختلط أنود التيتانيوم الخطي المرن | معيار: | ASTM B348 |
|---|---|---|---|
| شكل: | خطي | طلاء: | إر-تا |
| محتوى: | الأنود الخطي MMO (فليكس) الذي يحتوي على فحم الكوك | سلك الأنود: | 1 ملم 1.5 ملم أو 3 ملم |
| إبراز: | الأنود ملغ,المغنيسيوم المنود التضحي |
||
التنشيط: أكسيد المعادن النبيلة المختلطة تتكون من IrO2 و Ta2O5 المواد الرأسية: التيتانيوم إلى ASTM الدرجة 1 أو 2 بيئة العمل: تطور O2 ،Cl2 أو مزيج من كل من عمر التصميم الاسمي: عادةً 20 عامًا عند العمل عند كثافة تيار الأنود 100 A / m2 يمكن ضبط حمولة الطلاء لأي مزيج من التيار الخارجي والحياة المصممة.
| المعلمات التقنية | TB39-52 |
| قطر الأندود | 39 ± 2 ملم |
| قطر سلك الأندود MMO/Ti | ≥0.8 ملم |
| حياة تصميم الأندوج | ≥40 سنة |
| استهلاك الأندوز (بما في ذلك ملء) | ≤6mg/A.a |
| التيار الخارجي (الحد الأقصى) | 1500mA/m |
| سمك الطلاء من أكسيد المعدن | ≥ 6g/m2 |
| مقاومة أكسيدات المعادن المختلطة | 10-5Ω.cm |
| مقاومة الاتصال لمفصل الأنود والكابلات | ≤1.0 مΩ |
| مقاومة الأندود | ≤0.007Ω ̊m |

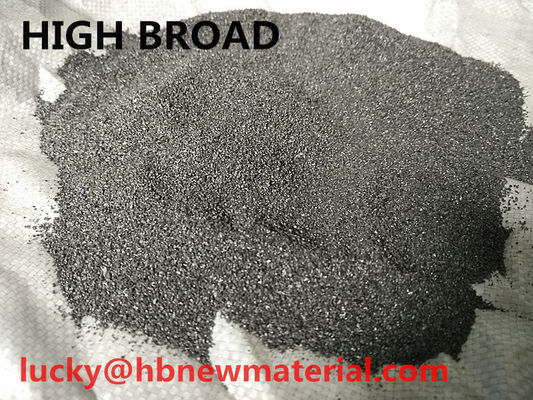

| محتوى ملء الكوكا | ≥ 98% |
| مقاومة النسيم الكوكا | ≤0.55 Ω·cm |

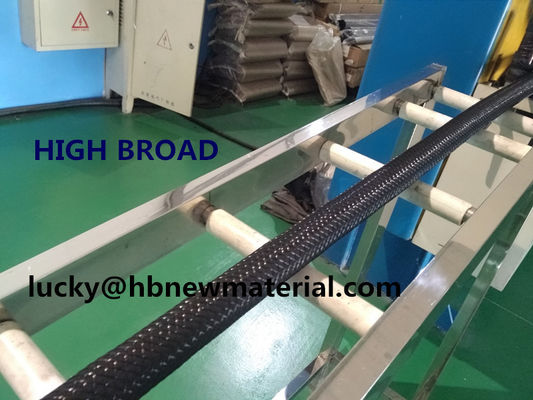

| أنبوب السترة من القماش | مضاد للتآكل، قابلة للعبور |
| شبكة سترة من القماش | مقاومة للاستعمال، مضادة لتغير درجة حرارة البيئة |
| وزن الأندود | ≥1.3kg/m |

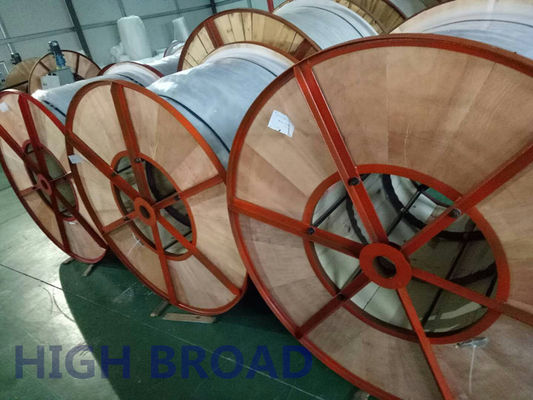

| طول الأندوز ((كل وحدة) | 700 متر ((أو مصنوعة حسب الطلب) |
يمكن تقسيم تصميم المنود المرن إلى أربع خطوات:
(1) أولاً، حدد تيار الحماية المطلوب. يجب تحديد تيار الحماية وفقًا لحالة طبقة الحماية في أنابيب الحماية.يمكن بعد ذلك اختيار كثافة تيار الحمايةيمكن الحصول على التيار المطلوب من خلال مضاعفة منطقة الحماية من كثافة التيار.
(2) الثاني هو تصميم الحلقة، وضمان أن حلقة الأندود المرنة المصممة يمكن أن تضمن توزيع التيار في جميع أنحاء الطول وضمان توزيع موحد.يمكن حساب الحد الأقصى لطول الحلقة من نقطة التقاء للحصول على الحد الأقصى لطول الأندود. يتم حساب نقطة تغذية التيار اللاحقة بناءً على أقصى طول للحلقة.
(3) اختيار المواصفات المناسبة لمعدات إمدادات الطاقة، والمنطقة المرنة المنود أيضا لها مكانة خاصة، مكانتها الخاصة هي أن المقاومة بين الكاثود والمنطقة المنوية منخفضة جدا،مع الأخذ بعين الاعتبار الموصل الطويل، يجب أن نستخدم حسابات غير قياسية.
(4) الخطوة الأخيرة هي اختيار الملحقات. عند اختيار ملحقات الأندود المرنة ، يجب استخدام طريقة الاتصال كأساس.أفضل مادة لملء الأنودات المرنة هي مسحوق الكوكسعند اختيار مسحوق الكوكس، يجب أن يكون محتوى الكربون أكثر من 85٪ وحجم الجسيمات أقل من 3 ملم.
الأندود الأخرى
* أندود الزنك (ASTM B418-95 US MILL 18001K)
* الأنيودات الـ Al-Zn-In (GAIII)
* أندود المغنيسيوم (ASTM-G97)
* الأناود الحديدية الصلبة عالية السيليكون (ASTM-A518-3، BS1591)
