| مادة: | أنودات خطية من أكسيد المعدن المختلط MMO Ti | معيار: | ASTM B348 |
|---|---|---|---|

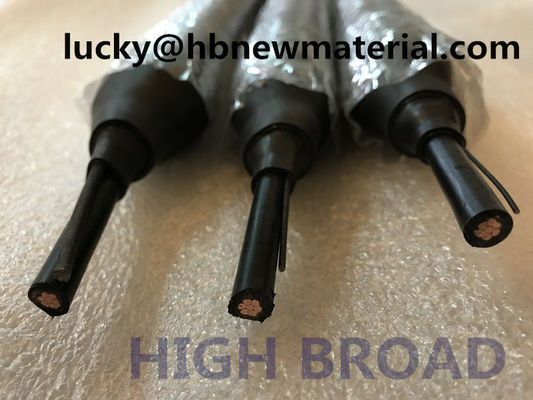

| محتوى: | الأنود الخطي MMO (فليكس) الذي يحتوي على فحم الكوك | سلك الأنود: | 1 ملم |
| إبراز: | حماية الأندود التضحية,الأنود ملغ |
||
التنشيط: أكاسيد معدنية مختلطة نوبل تتكون من IrO2 وTa2O5 مادة الركيزة: التيتانيوم إلى ASTM الصف 1 أو 2 بيئة العمل: تطور O2 أو Cl2 أو مزيج من كليهما عمر التصميم الاسمي: عادةً 20 عامًا عند التشغيل بكثافة تيار أنود تبلغ 100 أمبير/م2 يمكن تعديل تحميل الطلاء لأي مجموعة من الإخراج الحالي وعمر التصميم.
| المعلمات التقنية | TB39-52 |
| قطر الأنود | 39 ± 2 مم |
| قطر سلك الأنود MMO/Ti | ≥0.8 مم |
| حياة تصميم الأنود | ≥40 سنة |
| استهلاك الأنود (بما في ذلك التعبئة) | ≥6 ملغ/أأ |
| تيار الخرج (الحد الأقصى) | 1500 مللي أمبير/م |
| سمك طلاء أكسيد المعدن | ≥ 6 جم/م2 |
| مقاومة أكاسيد المعادن المختلطة | 10-5Ω سم |
| مقاومة الاتصال للأنود ومفاصل الكابل | .01.0 مΩ |
| مقاومة الأنود | .000.007Ω∕م |
| محتوى حشو نسيم الكوك | ≥ 98% |
| مقاومة نسيم الكوك | ≥0.55 أوم·سم |

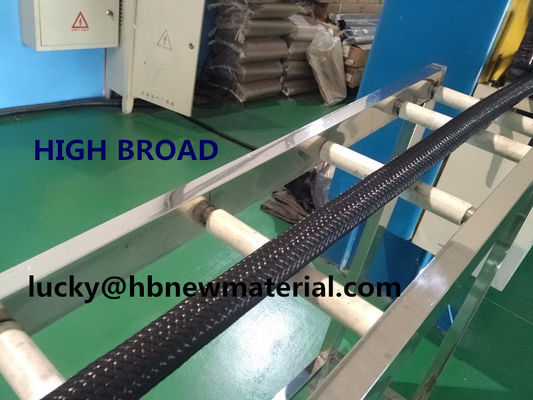

| أنبوب سترة النسيج | المضادة للتآكل، نفاذية |
| شبكة سترة النسيج | مقاومة للاهتراء، ومضادة لتقلبات درجة الحرارة البيئية |
| وزن الأنود | ≥1.3 كجم/م |

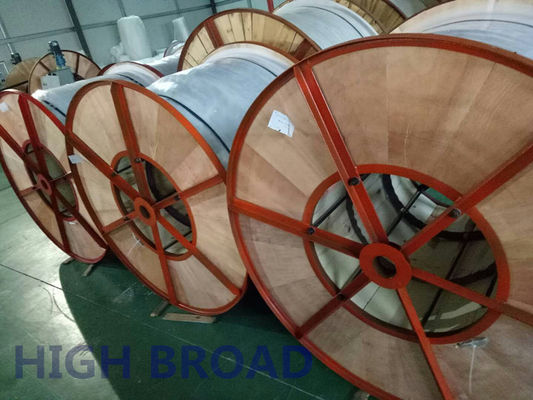

| طول الأنود (كل وحدة) | 700 م (أو حسب الطلب) |
يمكن تقسيم تصميم الأنود المرن إلى الخطوات الأربع التالية:
(1) أولا تحديد تيار الحماية المطلوب. يجب تحديد تيار الحماية وفقًا لحالة طبقة الحماية لخط أنابيب الحماية. يمكن بعد ذلك تحديد كثافة تيار الحماية. يمكن الحصول على التيار المطلوب بضرب مساحة الحماية بكثافة التيار.
(2) والثاني هو تصميم الحلقة، والتأكد من أن حلقة الأنود المرنة المصممة يمكن أن تضمن توزيع التيار طوال الطول وتضمن التوزيع الموحد. يمكن حساب الحد الأقصى لطول الحلقة من نقطة الالتقاء للحصول على الحد الأقصى لطول الأنود. . يتم حساب نقطة التغذية الحالية اللاحقة بناءً على الحد الأقصى لطول الحلقة.
(3) حدد مواصفات معدات إمداد الطاقة المناسبة، والأنود المرن له أيضًا مكانه الخاص، ومكانه الخاص هو أن المقاومة بين الكاثود والأنود منخفضة جدًا، مع الأخذ في الاعتبار الموصل الطويل، يجب علينا استخدام الحسابات غير القياسية.
(4) الخطوة الأخيرة هي اختيار الملحقات. عند اختيار ملحقات الأنود المرن، يجب استخدام طريقة الاتصال كأساس. أفضل مادة حشو للأنودات المرنة هي مسحوق فحم الكوك. عند اختيار مسحوق فحم الكوك، يجب أن يكون محتوى الكربون أكثر من 85% وحجم الجسيمات أقل من 3 مم.
الأنود الأخرى
* أنودات الزنك (ASTM B418-95 US MILL 18001K)
* أنودات الزنك إن (GAIII)
* أنودات المغنيسيوم (ASTM-G97)
* أنودات الحديد الزهر عالية السيليكون (ASTM-A518-3،BS1591)
